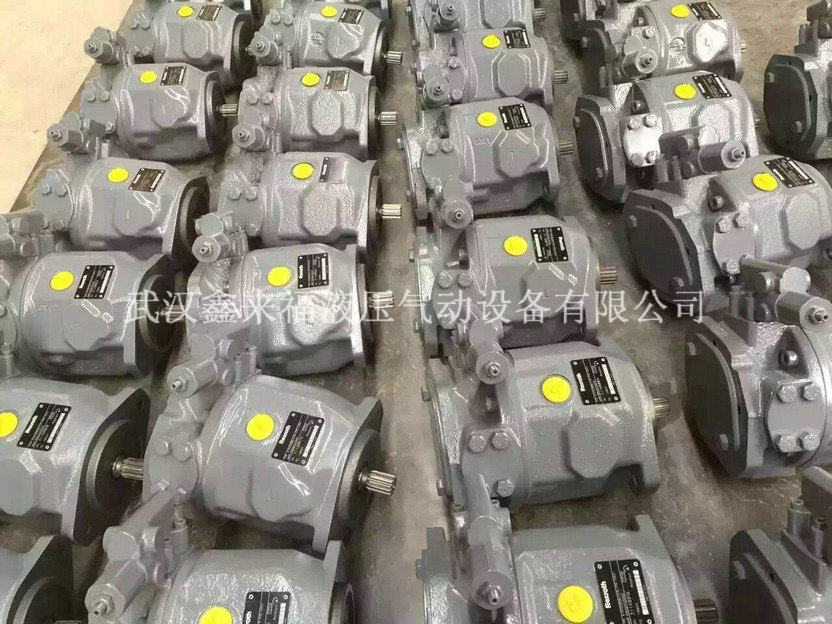

力士樂A10VSO柱塞泵
 |
系列
|
A10VSO系列變量柱塞泵（31系列）
|
|
規格
|
28、45、71、100、140
|
|
|
工作壓力
|
額定壓力：28MPa，尖峰壓力：35 MPa
|
|
|
|
特性
|
- 斜盤結構軸向柱塞變量泵，用于開式回路中的靜液壓傳動。
- 流量與傳動速度和排量成比例。
- 通過調節旋轉斜盤角度，可實現流量的無級變化。
- 2 個殼體泄油口。
- 突出的吸油特性。
- 低噪音等級。
- 的使用壽命。
- 傳動軸的軸向和徑向負載能力。
- 理想的功率重量比。
- 多種控制范圍。
- 短的控制時間。

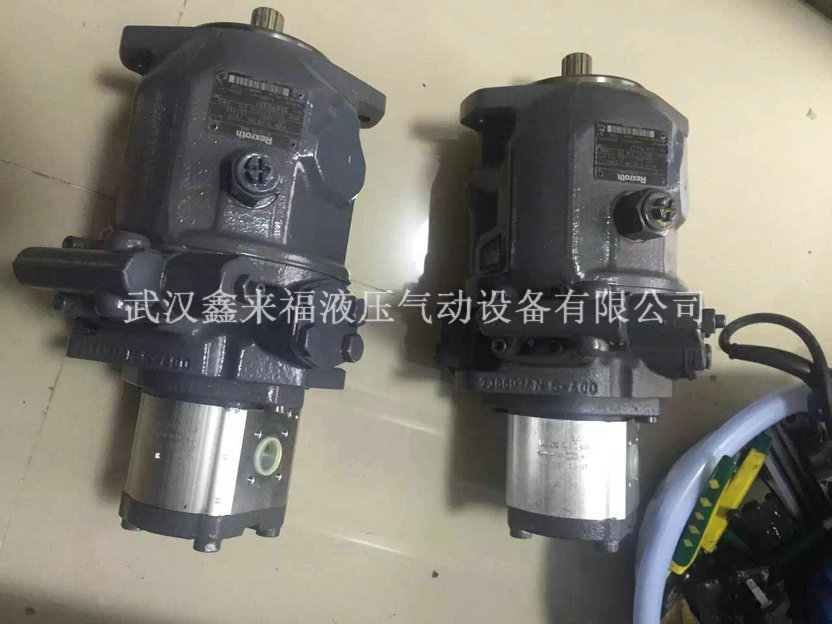

- 該泵帶有通軸驅動，可承裝齒輪泵或者小于等于相同規格的軸向柱塞泵，即 通軸驅動。 |
說明
- A10VSO 泵設計用于開式回路中。
- 軸向柱塞單元的項目規劃、組裝和調試須由合格人員進行。
- 在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。
- 如有，請向博世力士樂索取這些手冊。
- 運行期間及運行后不久，軸向柱塞單元 (特別是電磁鐵) 可能存在造成灼傷的風險。應采取適當的措施 (例如穿著防護服)。
- 根據軸向柱塞單元的不同工作條件 (工作壓力、油液溫度)，特性可能會改變。
- 工作管路油口：
· 油口和固定螺紋設計用于大規定壓力。機器或系統制造商須確保連接元件和管路的系數滿足規定的工作條件 (壓力、流量、液壓油、溫度)。
· 工作管路油口和功能油口僅設計用于液壓管路。
- 壓力切斷和壓力控制不提供過壓保護。單獨的溢流閥在液壓系統中提供。
- 須遵循此處包含的數據和說明。
- 該產品未被認證為滿足 DIN EN 13849 的通用機器概念要求的部。
- 采用以下緊固扭矩：
· 接頭：
有關所使用接頭的緊固扭矩，請參見制造商說明。
· 安裝螺栓：對于符合 DIN 13 的 公制螺紋標準和符合 ASME B1.1 的螺紋標準的安裝螺栓，我們建議根據 VDI 2230 單獨檢查緊固扭矩。
· 軸向柱塞單元的螺紋孔：
大允許緊固扭矩 MG max 對于螺紋孔是大值，不得超過該值。
· 鎖緊螺釘：
對于與軸向柱塞單元一起提供的金屬鎖緊螺釘，需要施加緊固扭矩 MV。
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
